मानक र स्मार्ट 3S BMS वायरिङ ट्यूटोरियल -- तल भिडियो शिक्षण
उदाहरणको रूपमा 3S12P 18650 ब्याट्री प्याक लिनुहोस्

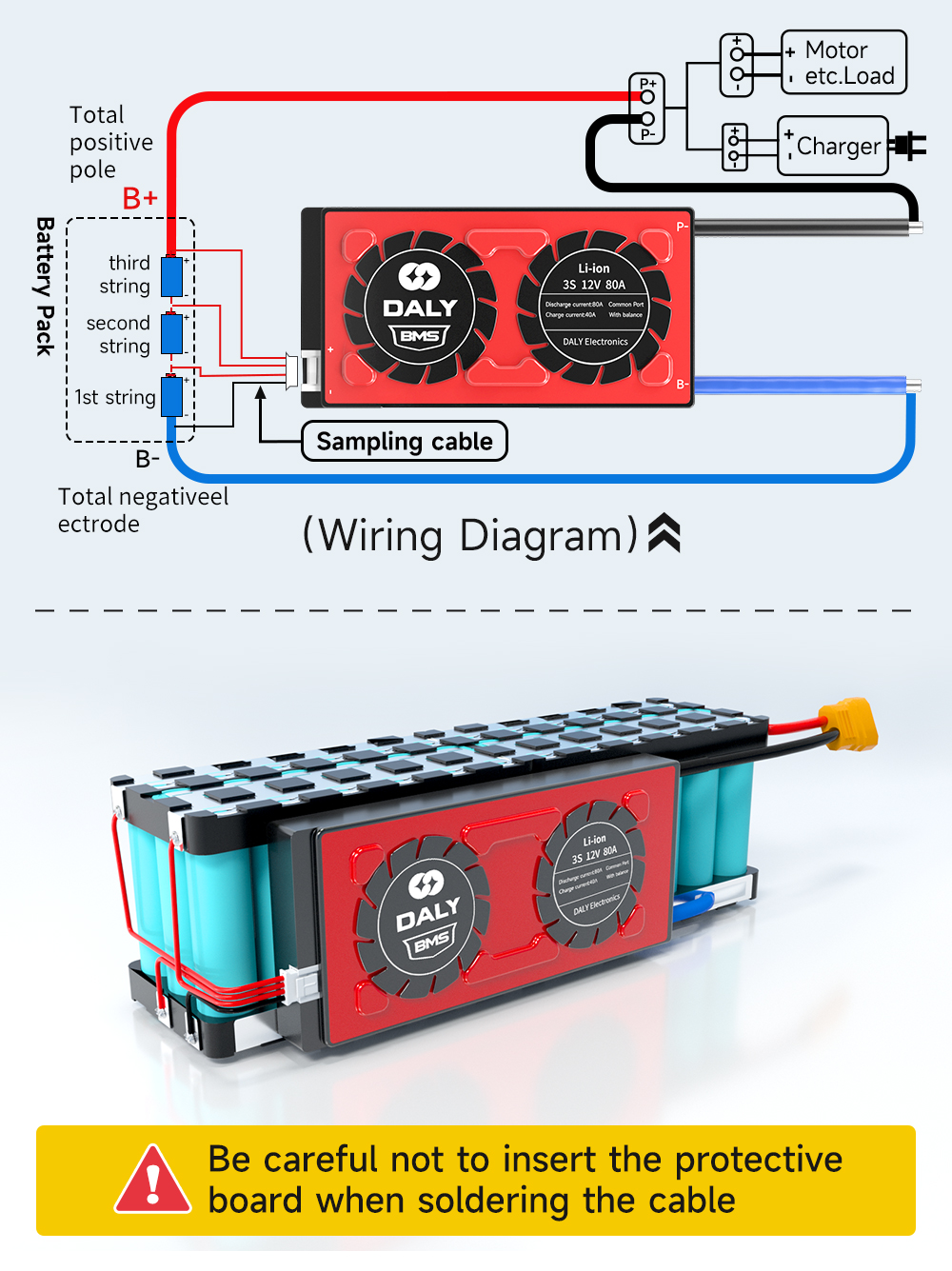

केबल सोल्डर गर्दा सुरक्षात्मक बोर्ड नघसाउन सावधान रहनुहोस्।
Ⅰ। नमूना रेखाहरूको क्रम चिन्ह लगाउनुहोस्

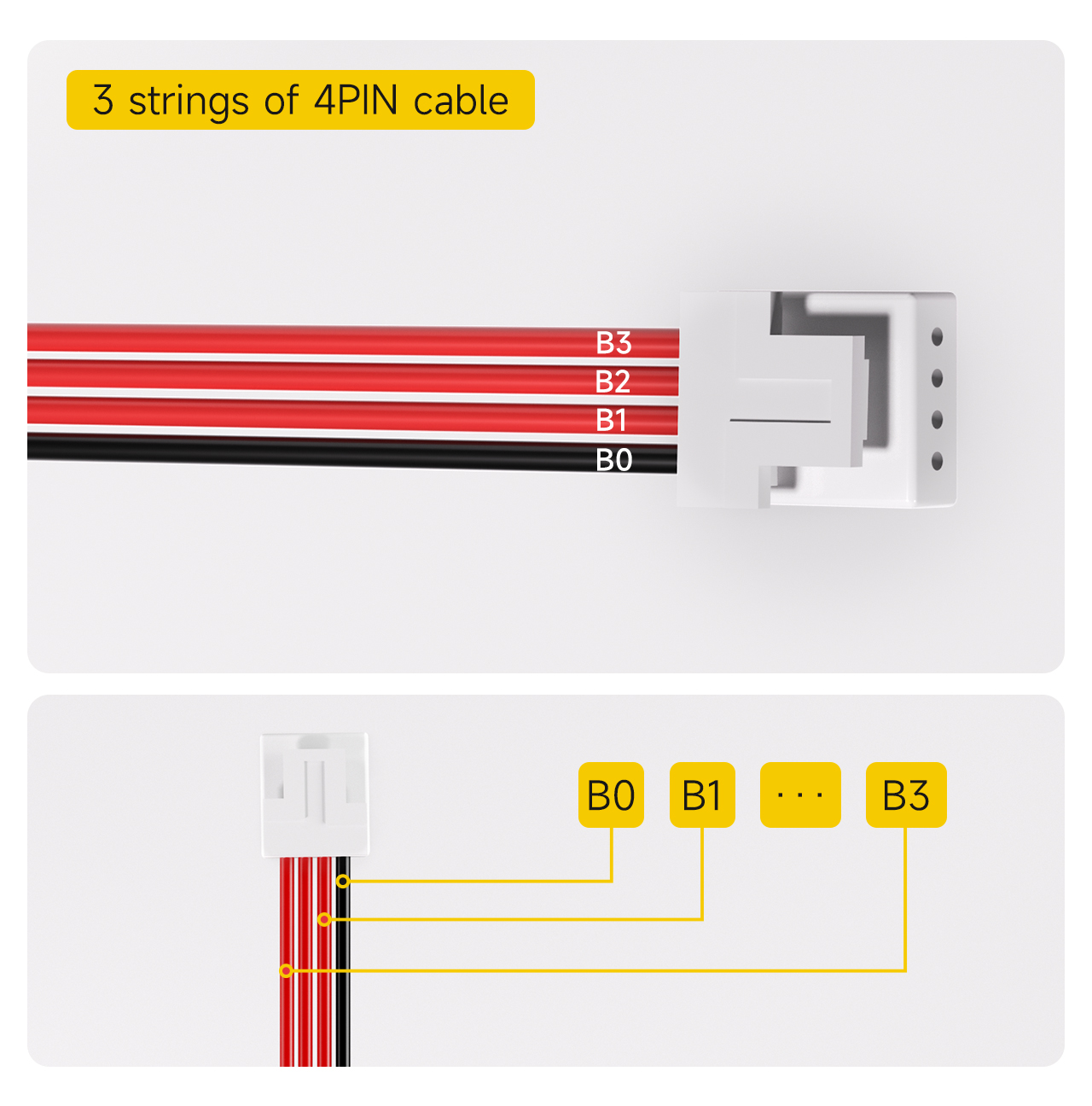

४ पिन केबलका ३ तारहरू
नोट: ३-स्ट्रिङ सुरक्षा बोर्ड कन्फिगरेसनको लागि पूर्वनिर्धारित नमूना केबल ४PIN हो।
१. कालो केबललाई B0 को रूपमा चिन्ह लगाउनुहोस्।
२. कालो केबलको छेउमा रहेको पहिलो रातो केबललाई B1 को रूपमा चिन्ह लगाइएको छ।
... (र यस्तै, क्रमिक रूपमा चिन्ह लगाइएको)
४. B3 चिन्ह लगाइएको अन्तिम रातो केबल सम्म।
Ⅱ। ब्याट्री वेल्डिङ बिन्दुहरूको क्रम चिन्ह लगाउनुहोस्
केबलको सम्बन्धित वेल्डिंग बिन्दुको स्थिति पत्ता लगाउनुहोस्, पहिले ब्याट्रीमा सम्बन्धित बिन्दुको स्थिति चिन्ह लगाउनुहोस्।

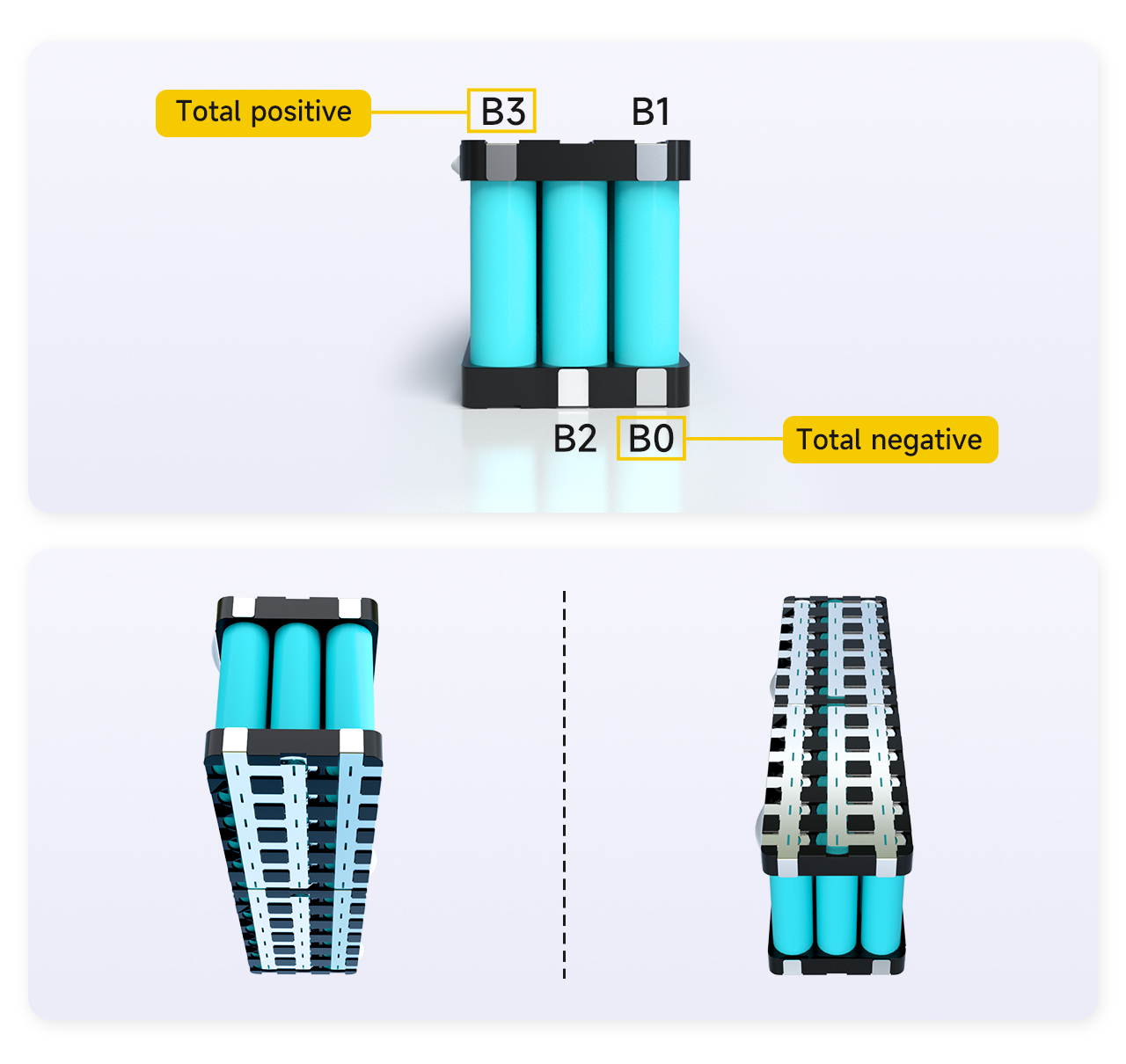

१. ब्याट्री प्याकको कुल ऋणात्मक ध्रुवलाई B0 को रूपमा चिन्ह लगाइएको छ।
२. ब्याट्रीको पहिलो स्ट्रिङको धनात्मक ध्रुव र दोस्रो स्ट्रिङको ब्याट्रीको ऋणात्मक ध्रुव बीचको सम्बन्धलाई B1 को रूपमा चिन्ह लगाइएको छ।
३. ब्याट्रीको दोस्रो स्ट्रिङको धनात्मक ध्रुव र ब्याट्रीको तेस्रो स्ट्रिङको ऋणात्मक ध्रुव बीचको सम्बन्धलाई B2 को रूपमा चिन्ह लगाइएको छ।
४. तेस्रो ब्याट्री स्ट्रिङको धनात्मक इलेक्ट्रोडलाई B3 को रूपमा चिन्ह लगाइएको छ।
नोट: ब्याट्री प्याकमा जम्मा ३ वटा तारहरू भएको हुनाले, B3 ब्याट्री प्याकको कुल सकारात्मक ध्रुव पनि हो। यदि B3 ब्याट्री प्याकको कुल सकारात्मक चरण होइन भने, यसले चिन्ह लगाउने क्रम गलत छ भनेर प्रमाणित गर्छ, र यसलाई फेरि जाँच गरी चिन्ह लगाउनु पर्छ।
Ⅲ। सोल्डरिङ र तारिङ

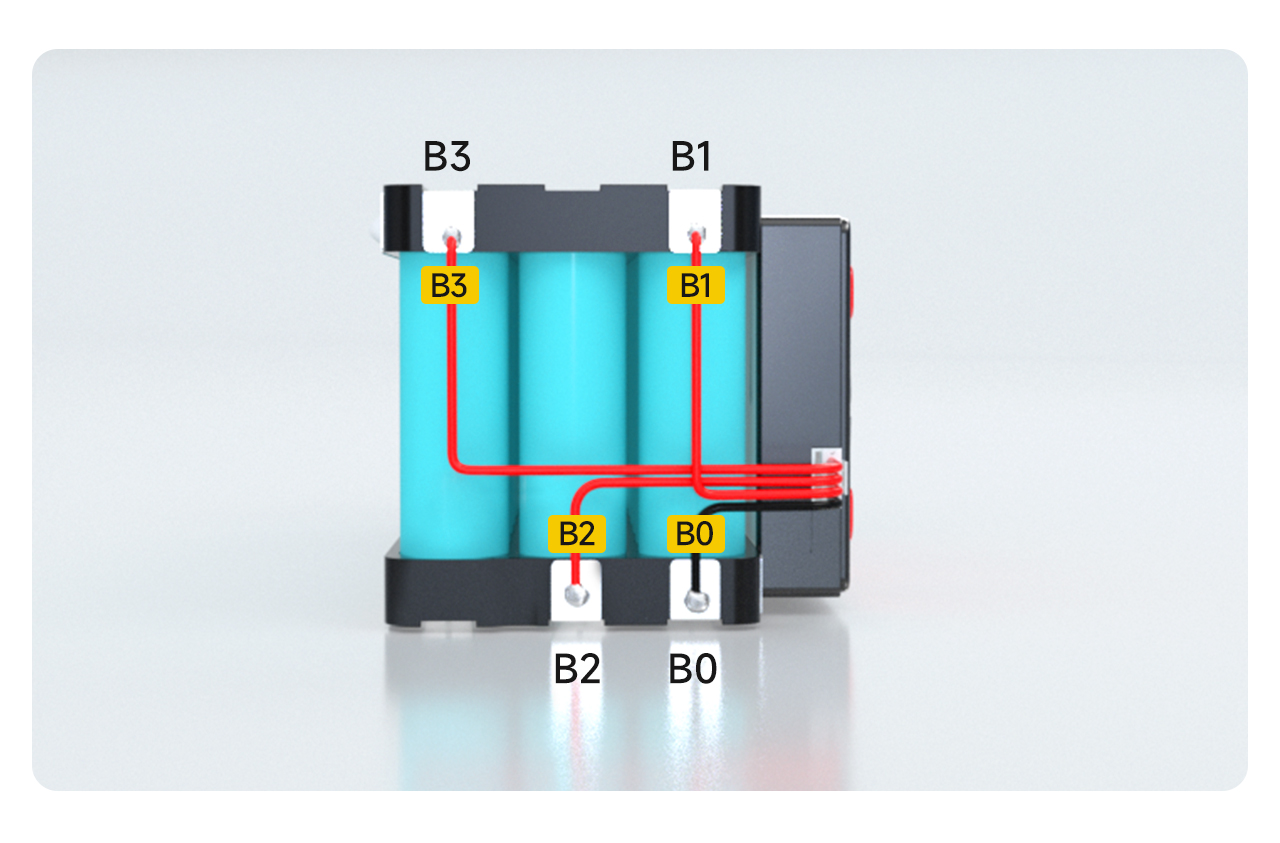

१. केबलको B0 ब्याट्रीको B0 स्थितिमा सोल्डर गरिएको छ।
२. केबल B1 लाई ब्याट्रीको B1 स्थितिमा सोल्डर गरिएको छ।
३. केबल B2 लाई ब्याट्रीको B2 स्थितिमा सोल्डर गरिएको छ।
४. केबल B3 लाई ब्याट्रीको B3 स्थितिमा सोल्डर गरिएको छ।
Ⅳ. भोल्टेज पत्ता लगाउने
केबलहरूले सही भोल्टेज सङ्कलन गरेको छ भनी पुष्टि गर्न मल्टिमिटरले छेउछाउका केबलहरू बीचको भोल्टेज नाप्नुहोस्।

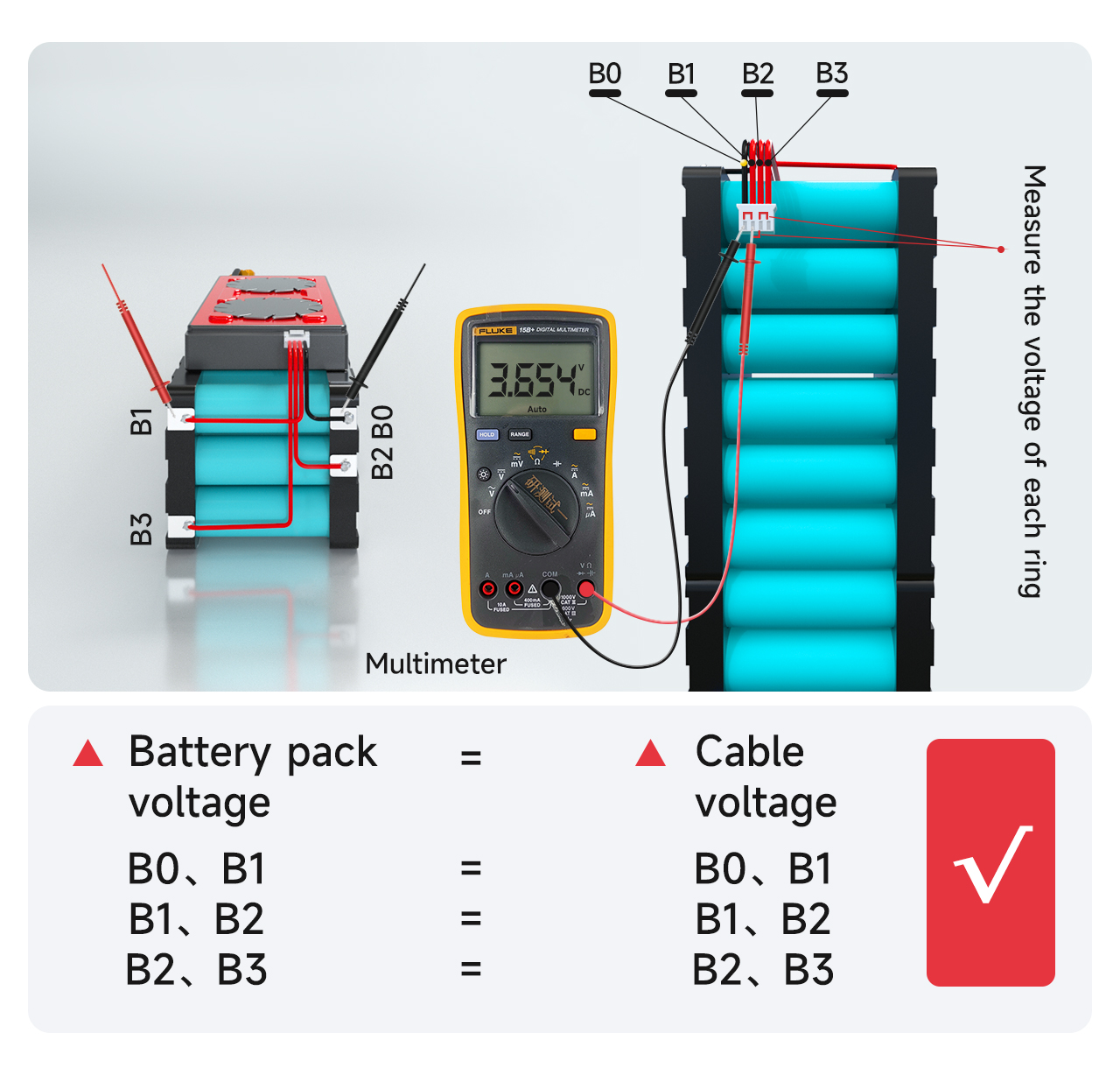

केबल B0 देखि B1 को भोल्टेज ब्याट्री प्याक B0 देखि B1 को भोल्टेज बराबर छ कि छैन मापन गर्नुहोस्। यदि यो बराबर छ भने, यसले भोल्टेज सङ्कलन सही छ भनेर प्रमाणित गर्दछ। यदि होइन भने, यसले सङ्कलन लाइन कमजोर रूपमा वेल्डेड छ भनेर प्रमाणित गर्दछ, र केबललाई पुन: वेल्ड गर्न आवश्यक छ। समानताद्वारा, अन्य स्ट्रिङहरूको भोल्टेजहरू सही रूपमा सङ्कलन गरिएको छ कि छैन भनेर मापन गर्नुहोस्।
२. प्रत्येक स्ट्रिङको भोल्टेज भिन्नता १V भन्दा बढी हुनु हुँदैन। यदि यो १V भन्दा बढी छ भने, यसको मतलब तारमा समस्या छ, र पत्ता लगाउनको लागि तपाईंले अघिल्लो चरण दोहोर्याउनु पर्छ।
Ⅴ. सुरक्षा बोर्ड गुणस्तर पत्ता लगाउने
! सुरक्षा बोर्ड प्लग इन गर्नु अघि सधैं सही भोल्टेज पत्ता लागेको सुनिश्चित गर्नुहोस्!

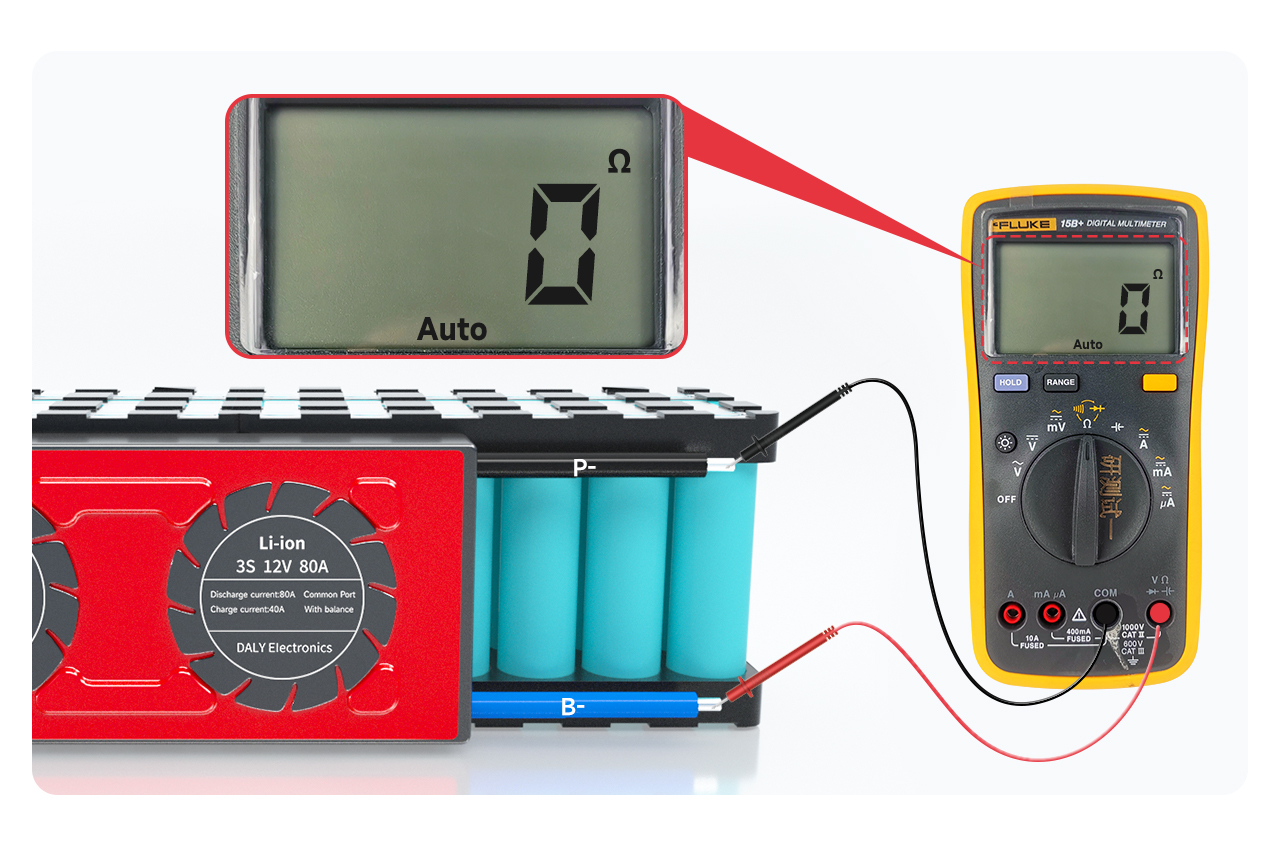

मल्टिमिटरलाई आन्तरिक प्रतिरोध स्तरमा समायोजन गर्नुहोस् र B- र P- बीचको आन्तरिक प्रतिरोध मापन गर्नुहोस्। यदि आन्तरिक प्रतिरोध जडान गरिएको छ भने, यसले सुरक्षा बोर्ड राम्रो छ भनेर प्रमाणित गर्दछ।
नोट: तपाईंले आन्तरिक प्रतिरोध मान हेरेर चालनको मूल्याङ्कन गर्न सक्नुहुन्छ। आन्तरिक प्रतिरोध मान ०Ω हो, जसको अर्थ चालन हो। मल्टिमिटरको त्रुटिको कारणले गर्दा, सामान्यतया १०Ω भन्दा कम हुनु भनेको चालन हो; तपाईं मल्टिमिटरलाई बजरमा समायोजन गर्न पनि सक्नुहुन्छ। बिपिङको आवाज सुन्न सकिन्छ।
नोट:
१. नरम स्विच भएको सुरक्षात्मक बोर्डले स्विच बन्द हुँदा स्विचको चालनमा ध्यान दिनु आवश्यक छ।
२. यदि सुरक्षा बोर्डले सञ्चालन गरिरहेको छैन भने, कृपया अर्को चरण रोक्नुहोस् र प्रशोधनको लागि बिक्री कर्मचारीलाई सम्पर्क गर्नुहोस्।
Ⅵ। आउटपुट लाइन जडान गर्नुहोस्

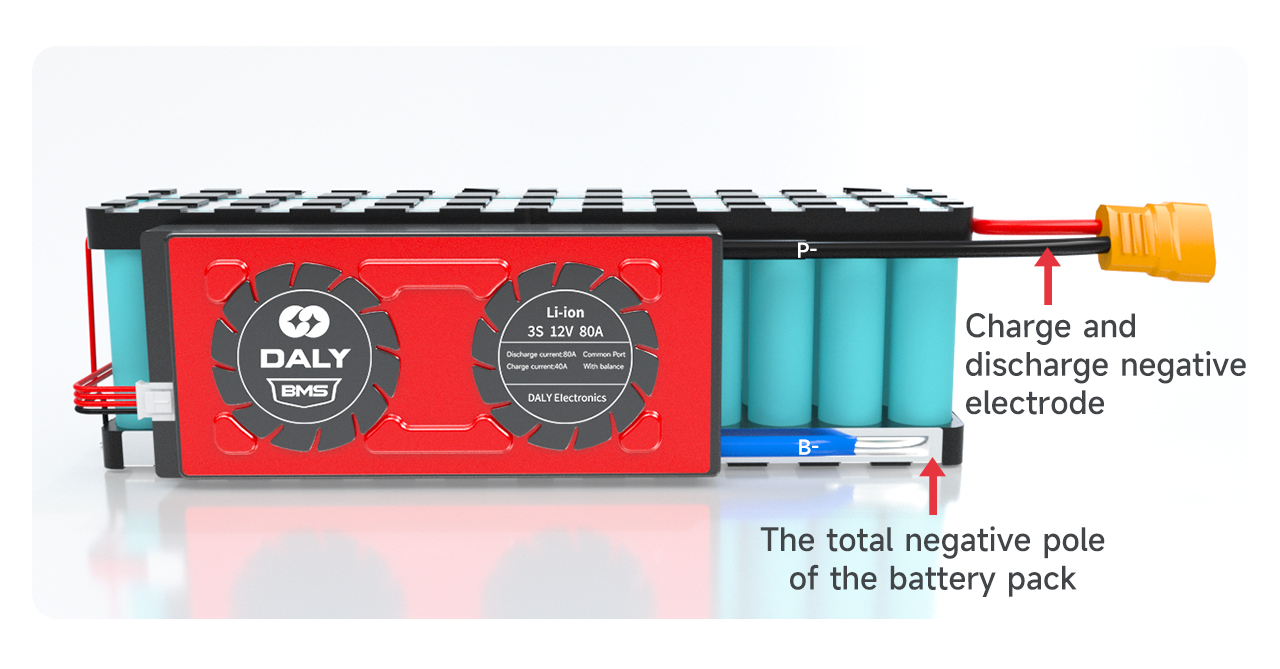

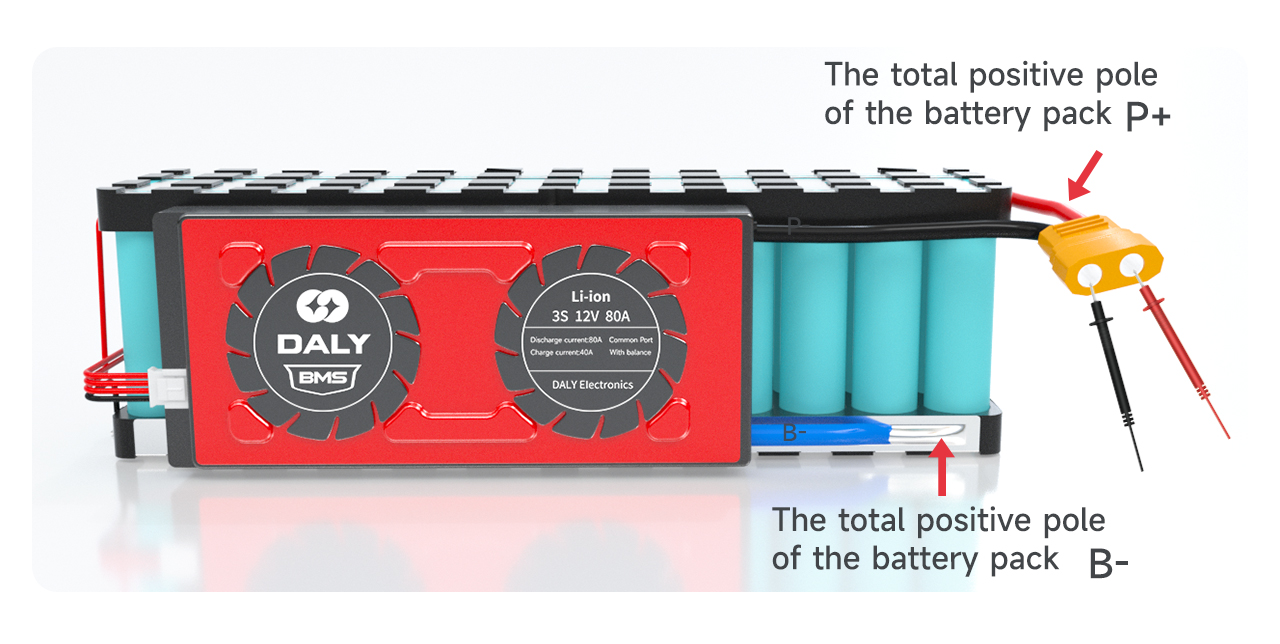

सुरक्षा बोर्ड सामान्य छ भनी सुनिश्चित गरेपछि, सुरक्षा बोर्डमा रहेको नीलो B- तारलाई ब्याट्री प्याकको कुल नकारात्मक B- मा सोल्डर गर्नुहोस्। सुरक्षा बोर्डमा रहेको P-लाइन चार्ज र डिस्चार्जको नकारात्मक ध्रुवमा सोल्डर गरिएको छ।
वेल्डिङ पछि, ओभरप्रोटेक्शन बोर्डको भोल्टेज ब्याट्री भोल्टेजसँग मिल्दोजुल्दो छ कि छैन जाँच गर्नुहोस्।

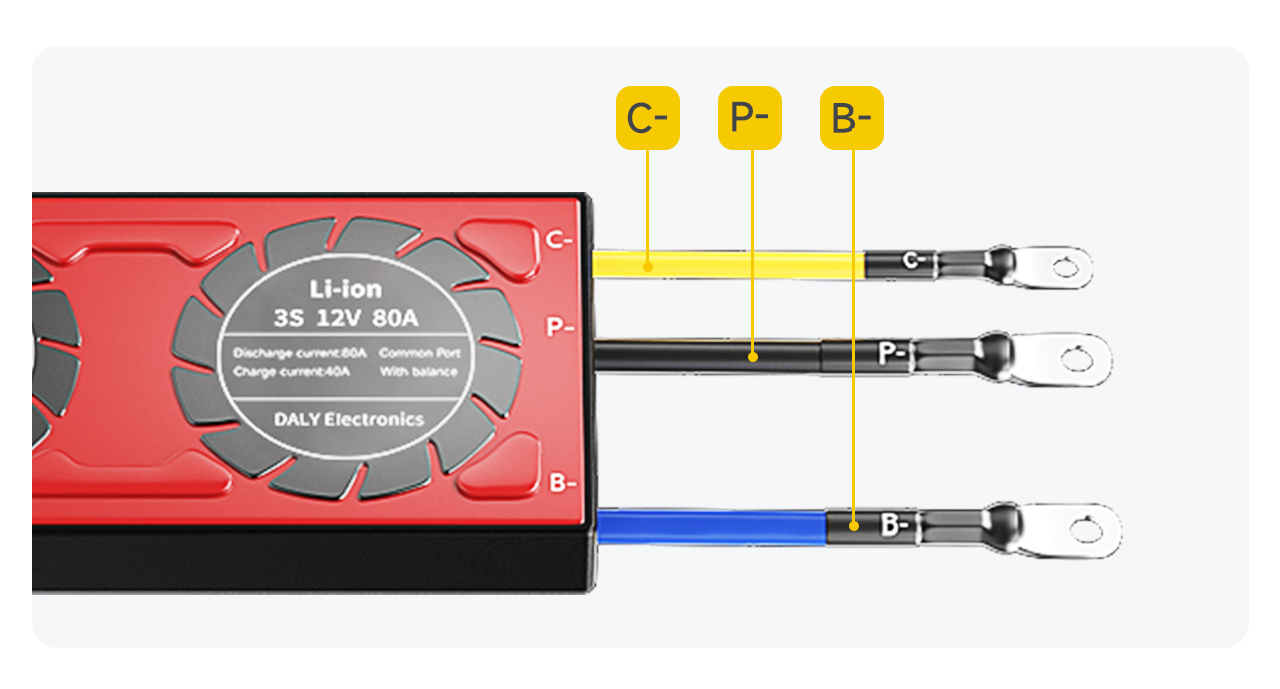

नोट: स्प्लिट प्रोटेक्शन बोर्डको चार्जिङ पोर्ट र डिस्चार्ज पोर्ट छुट्ट्याइएको छ, र अतिरिक्त C-लाइन (सामान्यतया पहेंलो रंगले संकेत गरिएको) चार्जरको नकारात्मक पोलमा जडान गर्न आवश्यक छ; P-लाइन डिस्चार्जको नकारात्मक पोलमा जोडिएको छ।

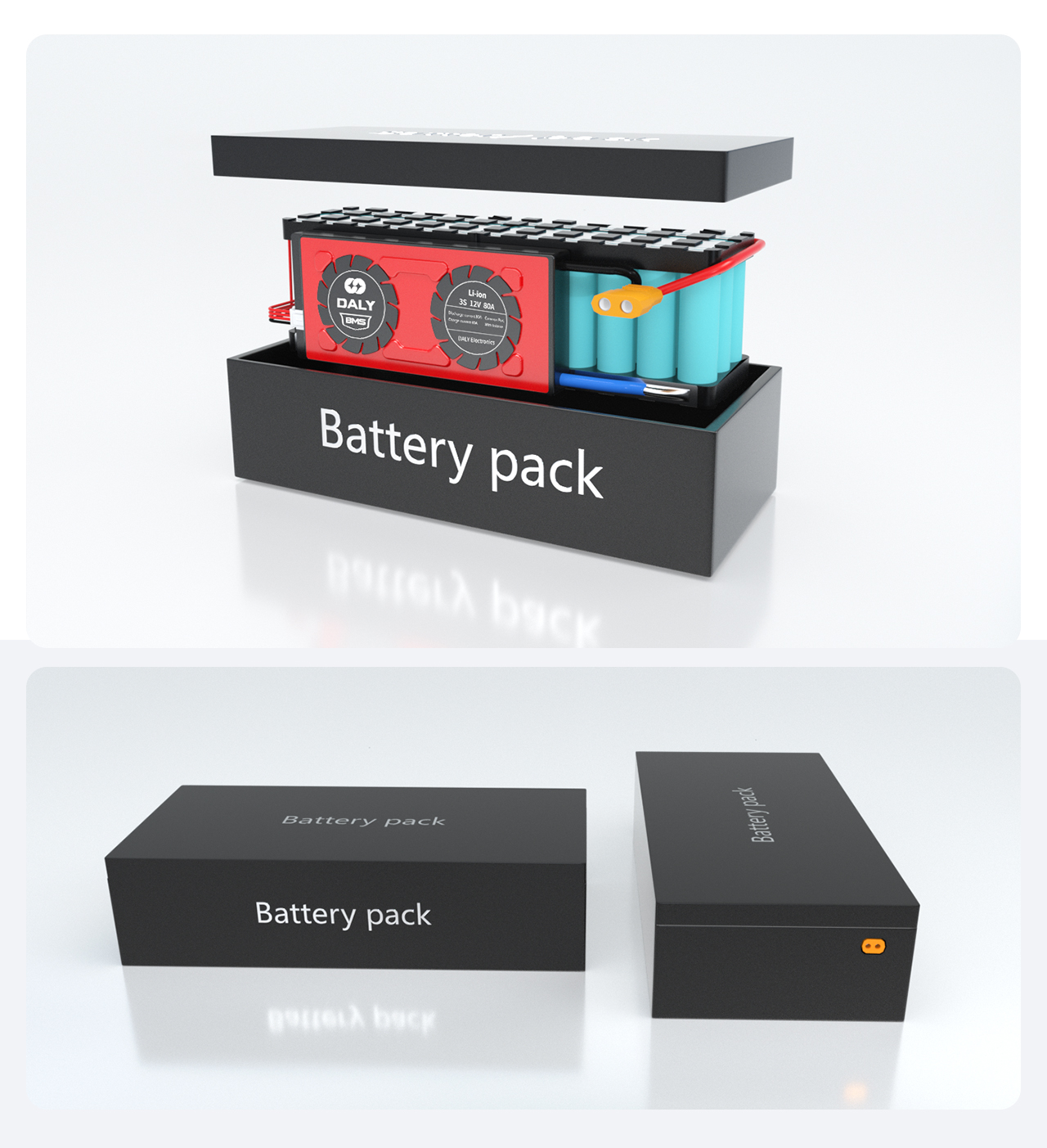

अन्तमा, ब्याट्री प्याकलाई ब्याट्री बक्स भित्र राख्नुहोस्, र एउटा समाप्त ब्याट्री प्याक जम्मा हुन्छ।
