मानक र स्मार्ट 3S BMS तारिङ ट्यूटोरियल
ए लिनुहोस्3S12P18650 ब्याट्री प्याक उदाहरणको रूपमा।

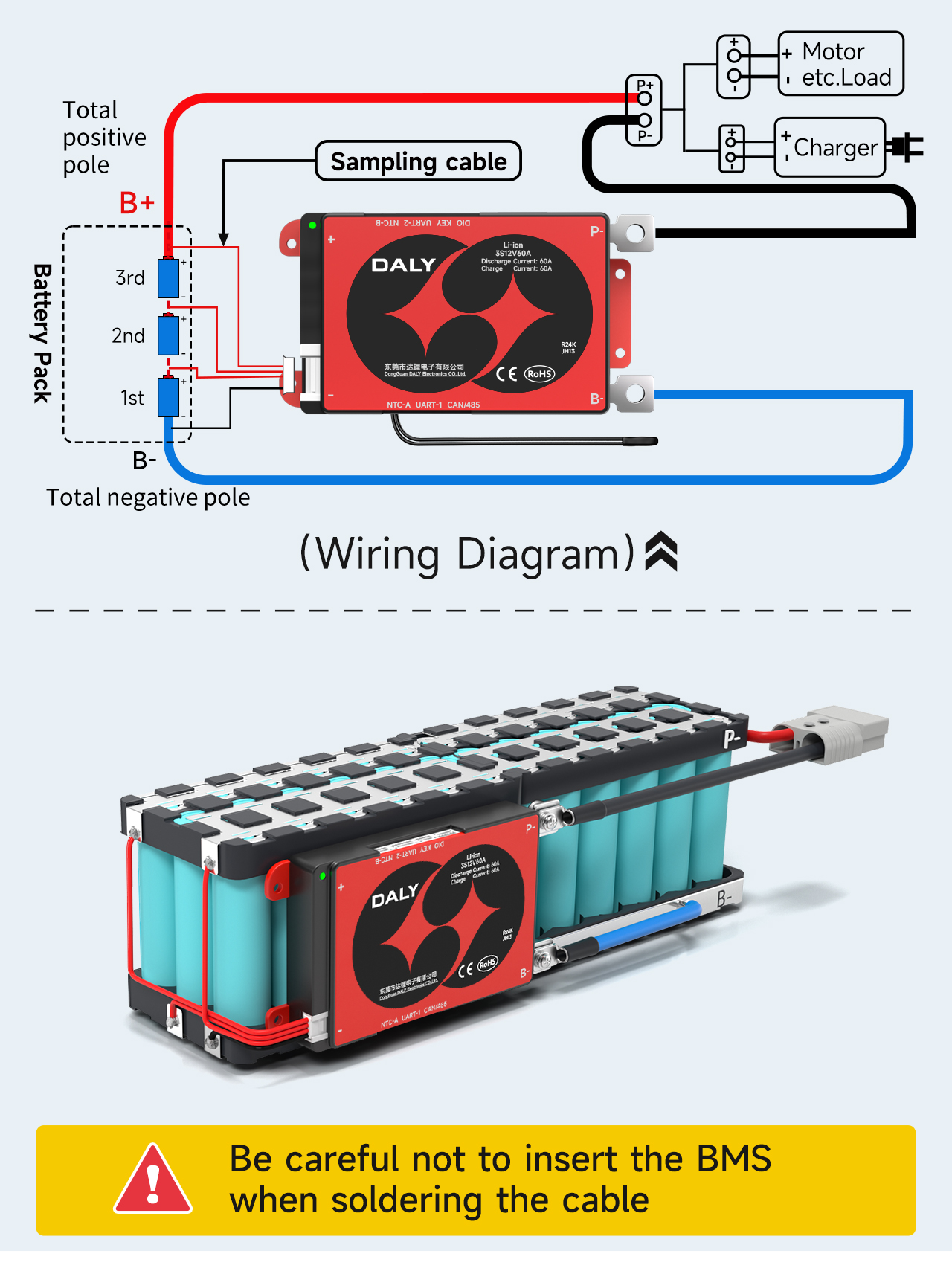

केबल सोल्डर गर्दा सुरक्षात्मक बोर्ड सम्मिलित नगर्न सावधान रहनुहोस्।
Ⅰ नमूना रेखाहरूको क्रम चिन्ह लगाउनुहोस्

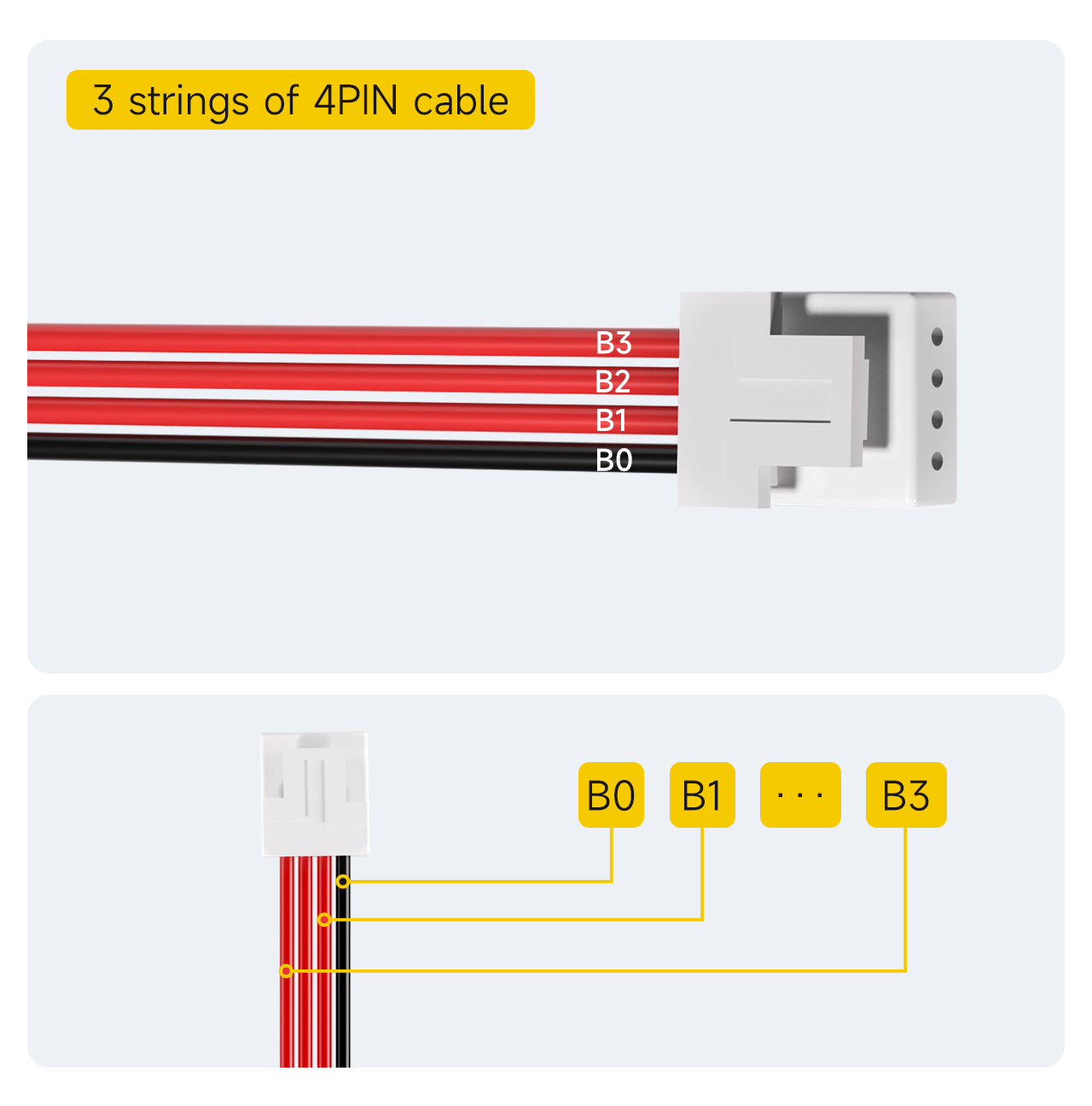

4PIN भएको 3S BMS
नोट: 3-स्ट्रिङ सुरक्षा बोर्ड कन्फिगरेसनको लागि पूर्वनिर्धारित नमूना केबल 4PIN हो।
1. कालो केबललाई B0 को रूपमा चिन्ह लगाउनुहोस्।
2. कालो केबलको छेउमा रहेको पहिलो रातो केबललाई B1 को रूपमा चिन्ह लगाइएको छ।
... (र यस्तै, क्रमिक रूपमा चिन्हित)
4. अन्तिम रातो केबल सम्म, B3 को रूपमा चिन्ह लगाइएको।

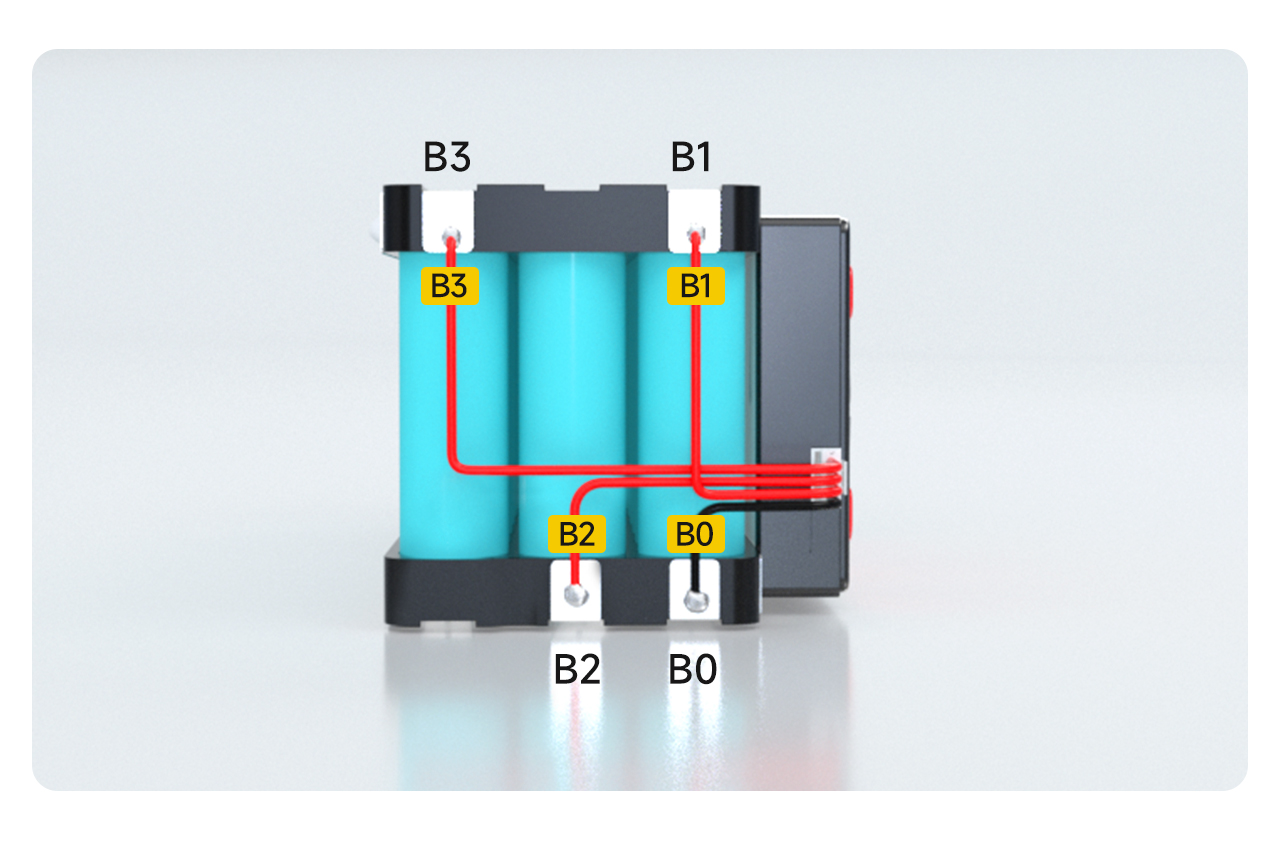

Ⅱ।ब्याट्री वेल्डिङ बिन्दुहरूको क्रम चिन्ह लगाउनुहोस्
केबलको सम्बन्धित वेल्डिङ बिन्दुको स्थिति पत्ता लगाउनुहोस्, पहिले ब्याट्रीमा सम्बन्धित बिन्दुको स्थिति चिन्ह लगाउनुहोस्।

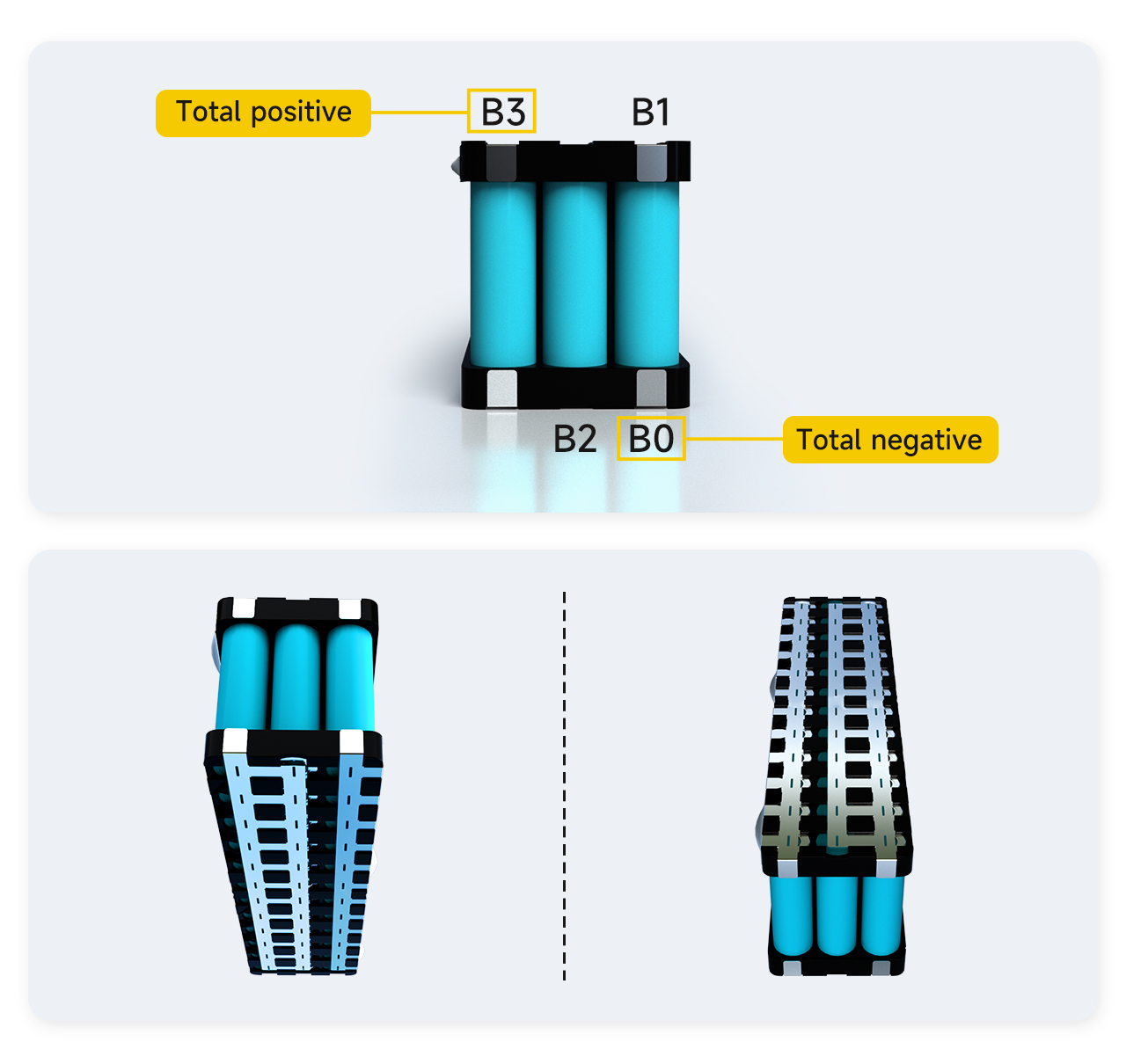

1. ब्याट्री प्याकको कुल नकारात्मक पोल B0 को रूपमा चिन्ह लगाइएको छ।
2. ब्याट्रीको पहिलो स्ट्रिङको सकारात्मक पोल र ब्याट्रीको दोस्रो स्ट्रिङको नकारात्मक पोल बीचको जडानलाई B1 को रूपमा चिन्ह लगाइएको छ।
3. ब्याट्रीहरूको दोस्रो स्ट्रिङको सकारात्मक ध्रुव र ब्याट्रीहरूको तेस्रो स्ट्रिङको नकारात्मक ध्रुव बीचको जडानलाई B2 को रूपमा चिन्ह लगाइएको छ।
4. तेस्रो ब्याट्री स्ट्रिङको सकारात्मक इलेक्ट्रोडलाई B3 को रूपमा चिन्ह लगाइएको छ।
नोट: ब्याट्री प्याकमा जम्मा ३ वटा स्ट्रिङ भएको हुनाले, B3 ब्याट्री प्याकको कुल सकारात्मक पोल पनि हो। यदि B3 ब्याट्री प्याकको कुल सकारात्मक चरण होइन भने, यसले चिन्ह लगाउने क्रम गलत छ भनी प्रमाणित गर्छ, र यसलाई फेरि जाँच गरी चिन्ह लगाउनु पर्छ।
Ⅲ।सोल्डरिङ र तारिङ
1. केबलको B0 ब्याट्रीको B0 स्थितिमा सोल्डर गरिएको छ।
2. केबल B1 ब्याट्रीको B1 स्थितिमा सोल्डर गरिएको छ।
3. केबल B2 ब्याट्रीको B2 स्थितिमा सोल्डर गरिएको छ।
4. केबल B3 ब्याट्रीको B3 स्थितिमा सोल्डर गरिएको छ।
Ⅳ। भोल्टेज पत्ता लगाउने

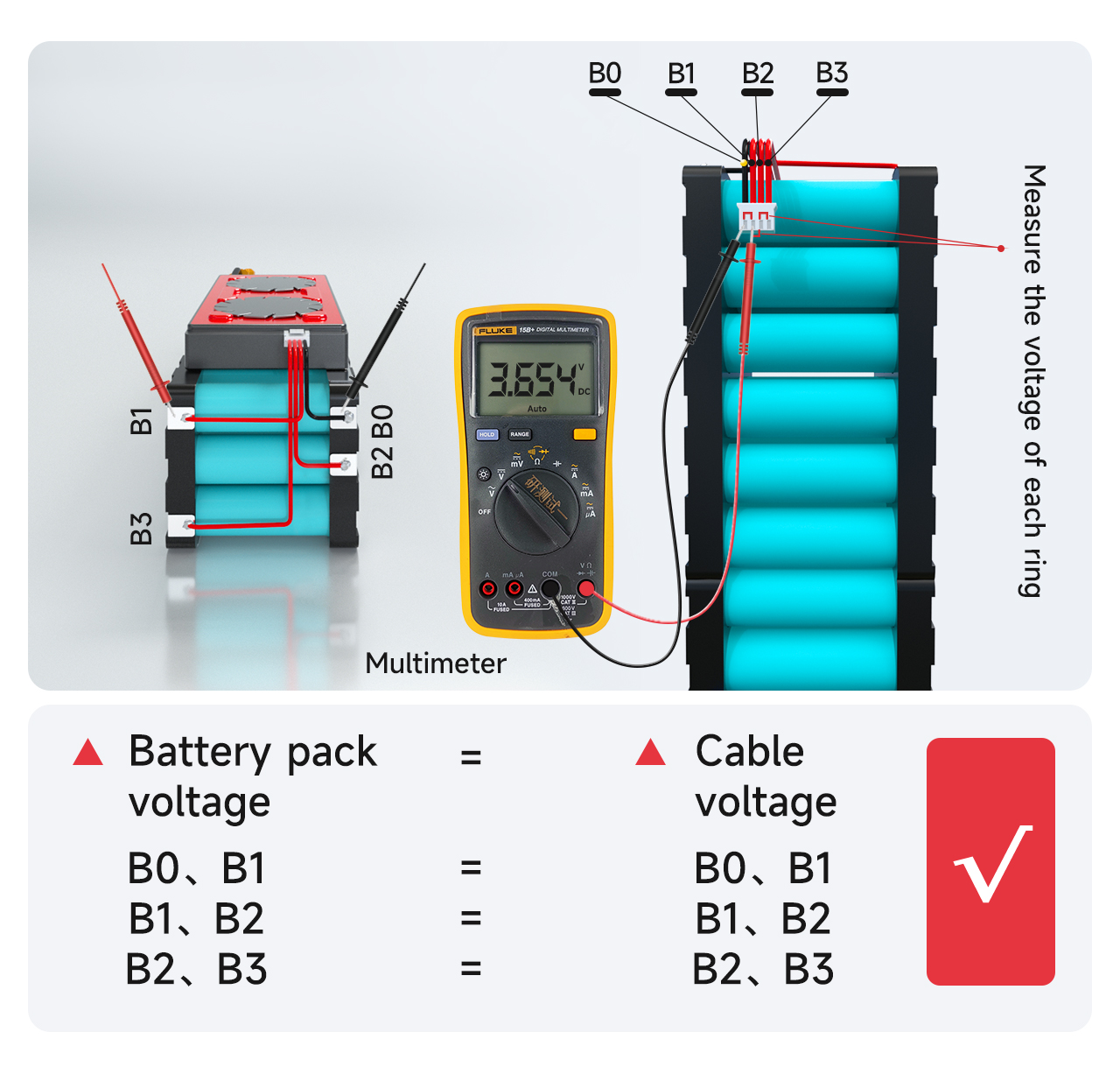

केबलहरूले सही भोल्टेज सङ्कलन गरेको छ भनी पुष्टि गर्न मल्टिमिटरको साथ छेउछाउका केबलहरू बीचको भोल्टेज नाप्नुहोस्।
केबल B0 देखि B1 को भोल्टेज ब्याट्री प्याक B0 देखि B1 को भोल्टेज बराबर छ कि छैन मापन गर्नुहोस्। यदि यो बराबर छ भने, यसले भोल्टेज संग्रह सही छ भनेर प्रमाणित गर्दछ। यदि होइन भने, यसले सङ्कलन लाइन कमजोर रूपमा वेल्डेड भएको प्रमाणित गर्छ, र केबल पुन: वेल्डेड गर्न आवश्यक छ। समानताद्वारा, अन्य तारहरूको भोल्टेजहरू सही रूपमा सङ्कलन गरिएको छ कि छैन भनेर नाप्नुहोस्।
2. प्रत्येक स्ट्रिङको भोल्टेज भिन्नता 1V भन्दा बढी हुनु हुँदैन। यदि यो 1V नाघेको छ भने, यसको मतलब तारिङमा समस्या छ, र तपाईंले पत्ता लगाउनको लागि अघिल्लो चरण दोहोर्याउनु पर्छ।
Ⅴ। Pरोटेक्शन बोर्ड गुणस्तर पत्ता लगाउने
! सधैं सुनिश्चित गर्नुहोस् कि सुरक्षा बोर्डमा प्लग गर्नु अघि सही भोल्टेज पत्ता लगाइएको छ!

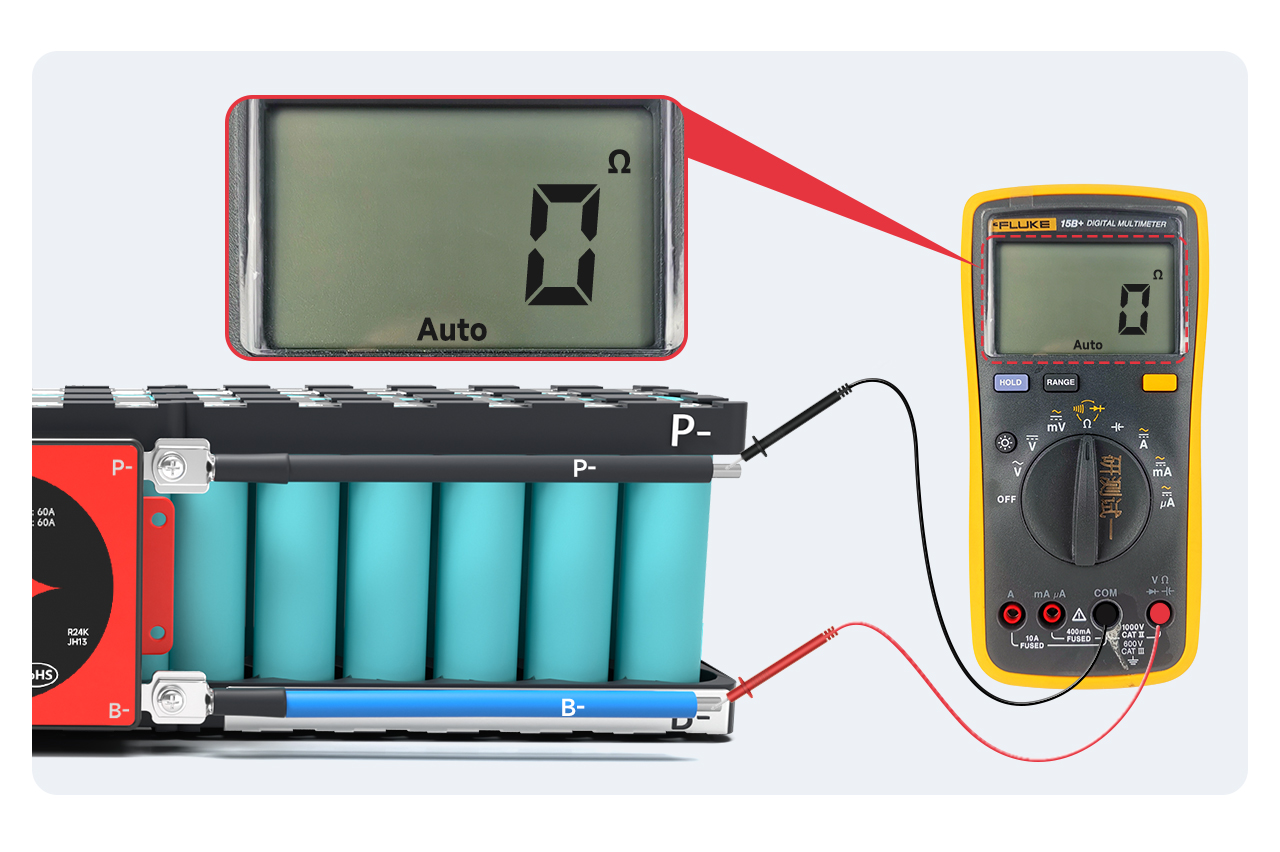

मल्टिमिटरलाई आन्तरिक प्रतिरोध स्तरमा समायोजन गर्नुहोस् र B- र P- बीचको आन्तरिक प्रतिरोध मापन गर्नुहोस्। यदि आन्तरिक प्रतिरोध जडान गरिएको छ भने, यसले सुरक्षा बोर्ड राम्रो छ भनेर प्रमाणित गर्दछ।
नोट: तपाइँ आन्तरिक प्रतिरोध मान हेरेर चालन न्याय गर्न सक्नुहुन्छ। आन्तरिक प्रतिरोध मान 0Ω हो, जसको अर्थ चालन हो। मल्टिमिटरको त्रुटिको कारण, सामान्यतया, 10mΩ भन्दा कम भनेको प्रवाहकन हो; तपाईले मल्टिमिटरलाई बजरमा समायोजन गर्न सक्नुहुन्छ। बिपको आवाज सुन्न सकिन्छ।
नोट:
1. नरम स्विच भएको सुरक्षात्मक बोर्डले स्विच बन्द हुँदा स्विचको प्रवाहमा ध्यान दिन आवश्यक छ।
2. यदि संरक्षण बोर्डले सञ्चालन गरिरहेको छैन भने, कृपया अर्को चरण रोक्नुहोस् र प्रक्रियाको लागि बिक्री कर्मचारीलाई सम्पर्क गर्नुहोस्।
Ⅵ।आउटपुट लाइन जडान गर्नुहोस्

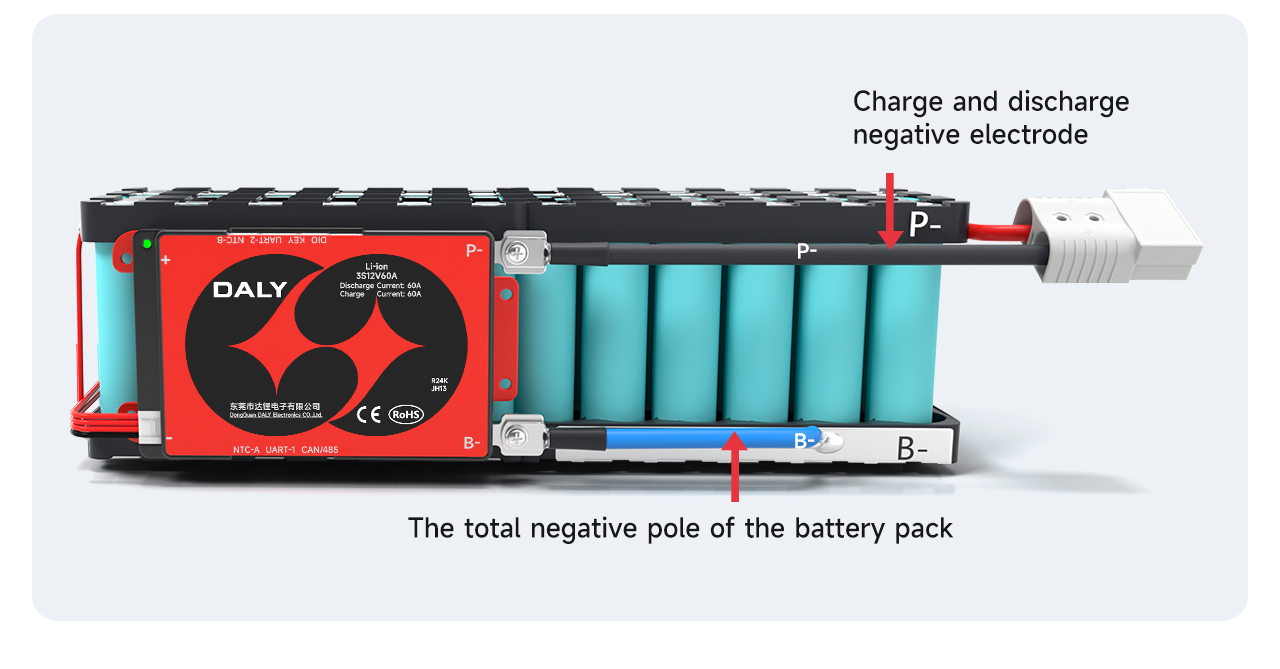

सुरक्षा बोर्ड सामान्य छ भनी सुनिश्चित गरेपछि, ब्याट्री प्याकको कुल ऋणात्मक B-मा सुरक्षा बोर्डमा रहेको निलो B- तारलाई सोल्डर गर्नुहोस्। सुरक्षा बोर्डमा P-लाइन चार्ज र डिस्चार्जको नकारात्मक पोलमा सोल्डर गरिएको छ।

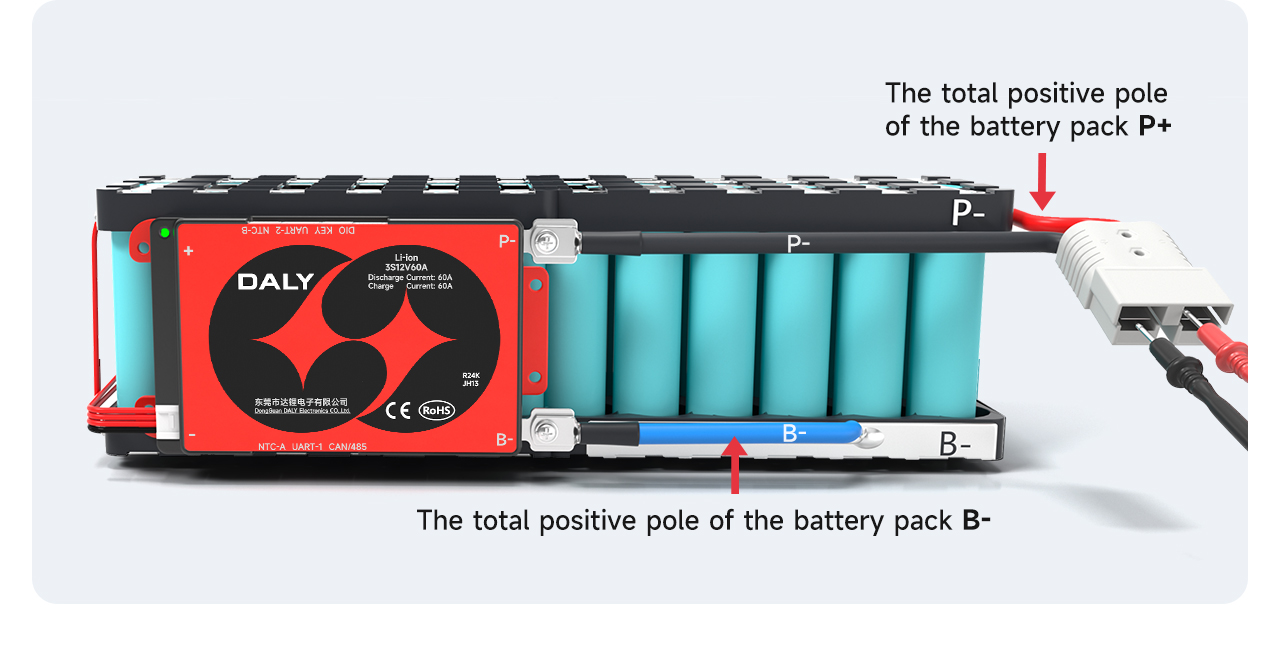

वेल्डिङ पछि, overprotection बोर्ड को भोल्टेज ब्याट्री भोल्टेज संग संगत छ कि छैन जाँच गर्नुहोस्।
नोट: स्प्लिट प्रोटेक्शन बोर्डको चार्जिङ पोर्ट र डिस्चार्ज पोर्ट छुट्याइएको छ, र अतिरिक्त C-लाइन (सामान्यतया पहेँलोले संकेत गरिएको) चार्जरको नकारात्मक पोलमा जडान गर्न आवश्यक छ; P-लाइन डिस्चार्जको नकारात्मक ध्रुवसँग जोडिएको छ।

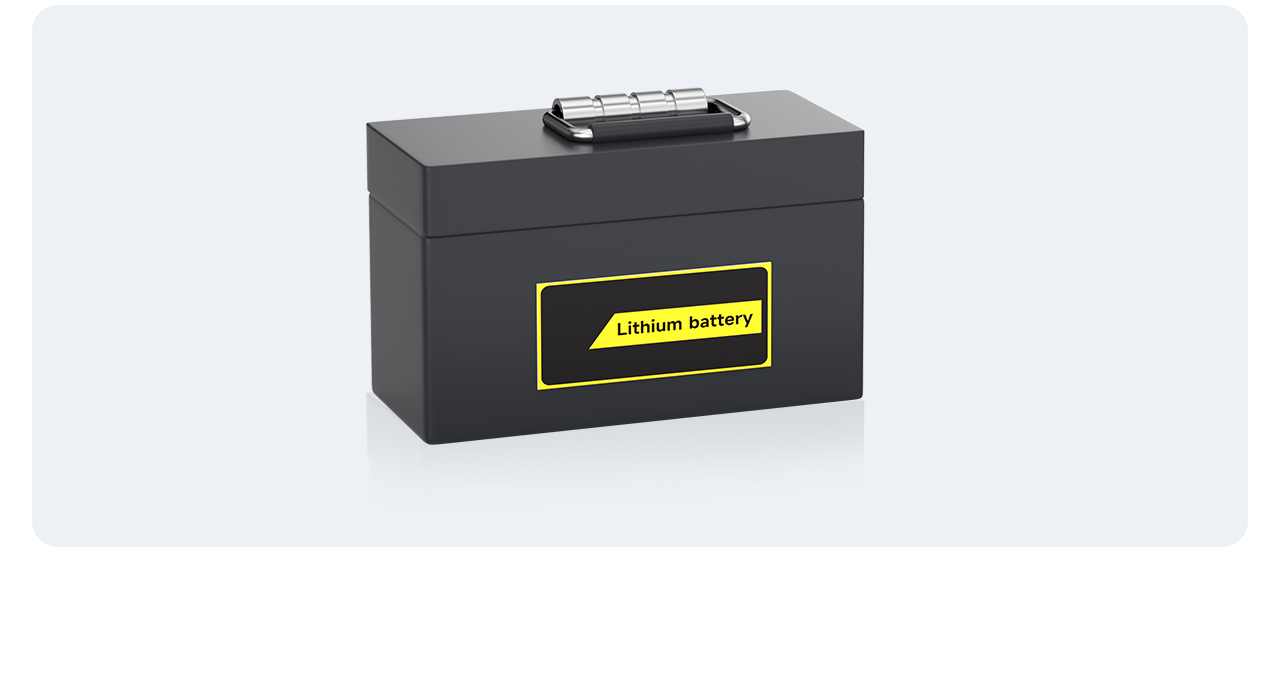

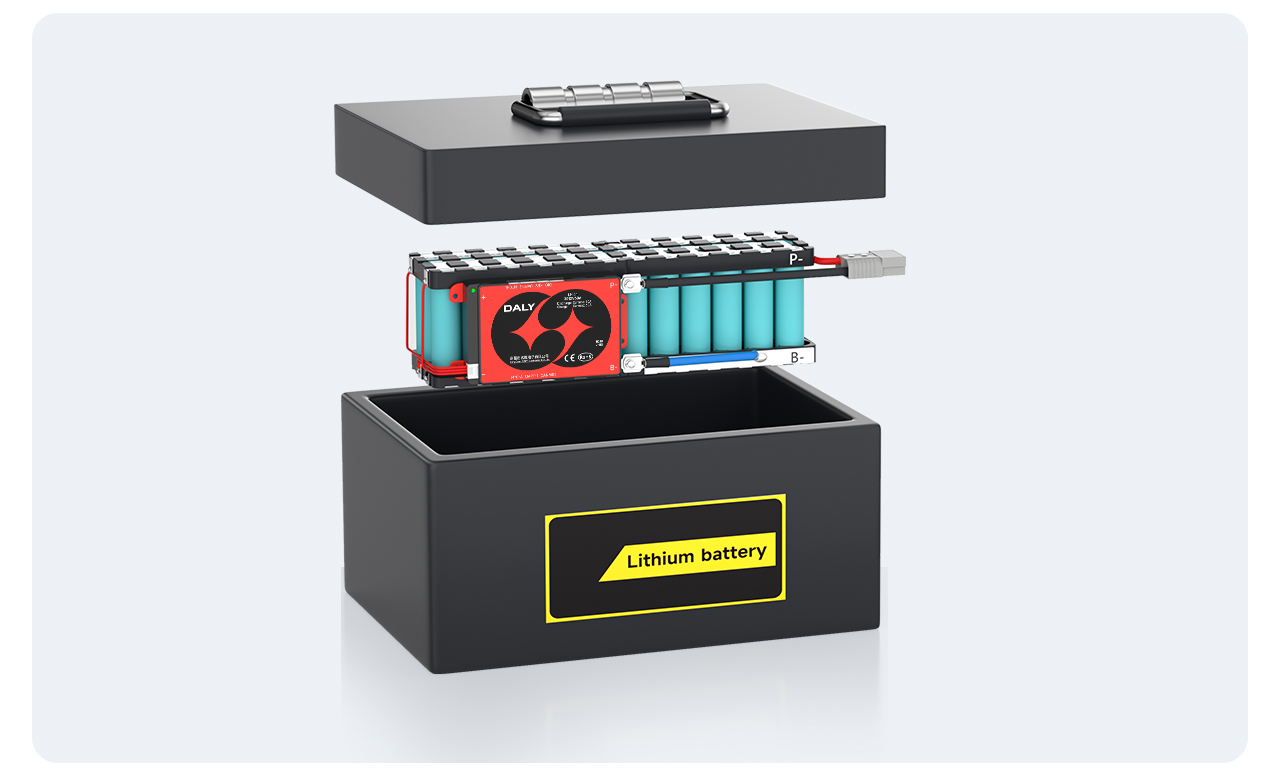

अन्तमा, ब्याट्री प्याकलाई ब्याट्री बक्स भित्र राख्नुहोस्, र एक समाप्त ब्याट्री प्याक भेला हुन्छ।
